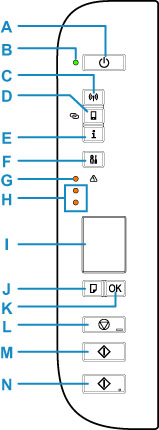

Pannello dei comandi
* Tutti le spie del pannello dei comandi sono mostrate accese nella figura seguente per scopi esplicativi.
- A: Pulsante ON
- Consente di accendere e spegnere la stampante. Prima di accendere la macchina, verificare che il coperchio dei documenti sia chiuso.
- B: Spia ON
- Lampeggia e si accende quando l'alimentazione è collegata.
- C: Pulsante Rete (Network)
- Consente di attivare/disattivare il Wi-Fi.
- D: Pulsante Diretta (Direct)
- Consente di attivare/disattivare la connessione diretta wireless
- E: Pulsante Informazioni (Information)
- Consente di iniziare a stampare le informazioni sulle impostazioni di rete.
- F: Pulsante Impostazione (Setup)
- Selezionare un menu per eseguire la manutenzione della stampante e per modificare le impostazioni della stampante. Premendo più volte questo pulsante, si passa alla visualizzazione segmento sul display LCD.
- G: Indicatore di Allarme (Alarm)
- Si accende o lampeggia quando si verifica un errore.
- H: Indicatori luminosi dell'inchiostro
-
Si accendono o lampeggiano quando l'inchiostro è esaurito e così via.
La spia superiore indica lo stato della cartuccia FINE nera, mentre la spia inferiore indica lo stato della cartuccia FINE a colori.
- I: LCD (Schermo a cristalli liquidi)
-
Consente di visualizzare il numero di copie, il codice di manutenzione, il codice errore o varie icone.
- J: Pulsante Selezione carta (Paper Select)
- Selezionare il formato carta della stampante.
- K: Pulsante OK
- Consente di confermare la selezione dell'impostazione del formato carta. È anche possibile utilizzare questo pulsante per risolvere un errore.
- L: Pulsante Stop
- Consente di annullare le operazioni. È possibile premere questo pulsante per annullare una stampa, una copia o una scansione in corso.
- M: Pulsante Nero (Black)*
- Consente di avviare la copia in bianco e nero. È possibile premere questo pulsante anche per confermare la selezione dell'elemento di impostazione o per risolvere un errore.
- N: Pulsante Colore (Color)*
- Consente di avviare la copia a colori. È possibile premere questo pulsante anche per confermare la selezione dell'elemento di impostazione o per risolvere un errore.
* Nei manuali o nelle applicazioni software i pulsanti Colore (Color) e Nero (Black) sono collettivamente chiamati pulsanti "Avvio" o "OK".
